 Double Sided Timing Belt
Double Sided Timing Belt

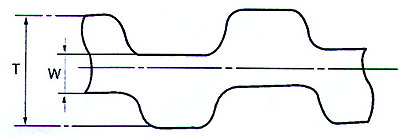

(a)

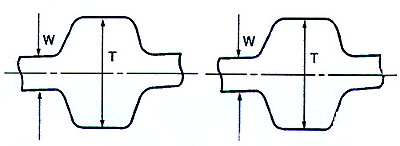

(b)
Total Height of Double Sided Timing Belt
Type
W
T
D-MXL
0.508
1.53
D-XL
0.508
3.05
D-L
0.762
4.58
D-H
1.372
5.95
D-XH
2.794
15.49
D-XXH
3.048
22.11
D-T2.5
0.60
2.00
D-T5
1.00
3.40
D-T10
2.00
7.00
D-T20
3.00
13.00
D-AT10
2.00
7.00
HTD.DA-3M
0.760
3.10
HTD.DA-5M
1.143
5.26
HTD.DA-8M
1.372
8.17
HTD.DA-14M
2.80
14.84
HTD.DA-S8M
1.372
7.48
Dimension of Double Sided Timing Belt
Size
Pitch Length (mm)
Teeth No.
196XL-1970XL
497.84~5003.8
98~985
203L~1988L
514.35~5048.25
54~530
670H~2500H
1701.8~6350
124~500
700XH~2275XH
1778.00~5778.5
80~260
700XXH~2625XXH
1778.00~6667.5
56~210
T2.5x500~T2.5x5000
500.00~5000.00
200~2000
T5x500~T5x7000
500.00~7000.00
100~1400
T10x500~T10x7050
500.00~7050.00
50~705
T20x1700~T20x7000
1700.00~7000.00
85~350
AT10x500~AT10x7000
500.00~7000.00
50~700
501-3M~5010-3M
501.00~5010.00
167~1670
500-5M~7000-5M
500.00~7000.00
50~1400
512-8M~6880-8M
512~6880
64~860
1750-14M~6860-14M
1750~6860
125~490
S8M-512~S8M-6880
512~6880
64~860
