Bearings For Logistic Industry
Adjustable Combined Bearings with Plastic Axial Roller

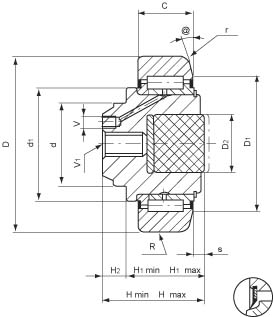

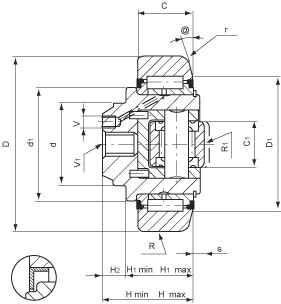

GLD Type | d | D | C | Hmin | Hmax | H1min | H1max | H2 | D1 | C1 | D2 | d1 | @ | r | R | R1 | S | V | V1 | C | Co | CA | CoA | Grease | Kg | Reference index |
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | degrees | mm | mm | mm | mm | mm | mm | KN | KN | KN | KN | rev/min | กก | Italy |
GLD961 (a, b) | 30 | 62 | 20 | 38 | 40 | 30.5 | 32.5 | 7 | 50 | 26 | 42 | 20o | 3 | 500 | 500 | 2.5 | M10 | 31 | 35,5 | 900 | 0,52 | MR.961 | ||||
GLD962 (b) | 35 | 70,1 | 23 | 38,5 | 40,5 | 31.5 | 33.5 | 7 | 57 | 30 | 48 | 20o | 3 | 500 | 500 | 3 | M6X1 | M10 | 45,5 | 51 | 900 | 0,60 | MR.962 | |||
GLD963 (b) | 40 | 77,7 | 23 | 40,7 | 42,7 | 31.7 | 33.7 | 9 | 61 | 30 | 54 | 20o | 3 | 700 | 700 | 4 | M6X1 | M10 | 48 | 56,8 | 800 | 0,82 | MR.963 | |||
GLD964 (f) | 45 | 88,9 | 30 | 48,5 | 51 | 36.5 | 39 | 12 | 68 | 21 | 33 | 59 | 20o | 4 | 700 | 700 | 4 | M6X1 | M10 | 68 | 72 | 15 | 15 | 700 | 1,43 | MR.964 |
GLD965 (c, f) | 50 | 101,9 | 28 | 46 | 48.5 | 33 | 35.5 | 13 | 77 | 24 | 38 | 67 | 20o | 4 | 850 | 700 | 2.5 | M6X1 | M10 | 73 | 82 | 18 | 19 | 700 | 1,70 | MR.965 |
GLD966 (f) | 55 | 107,7 | 31 | 53,5 | 56,5 | 41.5 | 44.5 | 12 | 82 | 30 | 42 | 71 | 20o | 4 | 1000 | 700 | 6 | M6X1 | M16 | 81 | 95 | 31 | 36 | 650 | 2,45 | MR.966 |
GLD967 (f) | 60 | 123 | 33 | 61,5 | 64,5 | 49.5 | 52 | 12 | 94 | 30 | 42 | 80 | 15o | 4 | 1000 | 1000 | 6.5 | M6X1 | M16 | 110 | 132 | 31 | 36 | 500 | 3,50 | MR.967 |
GLD968 (f) | 60 | 149 | 43 | 75,5 | 79 | 58.5 | 62 | 17 | 116 | 45 | 63 | 103 | 15o | 4 | 1000 | 1000 | 6.8 | M6X1 | M10 | 151 | 192 | 68 | 71 | 400 | 6,50 | MR.968 |
Remarks: | |
"a": non relubricatable | "b": with plastic axial support only |
"c": taper outer D profile | "d": dimension S adjustable by means of screw DIN916 |
"e": References | "f": for the axial support in oilamid |
